memo/20120411

UMLのお絵描きツールで知らない子がいたので、Fedora16上でちょっと試してみました。Gaphorというソフトです。

リンク	備考

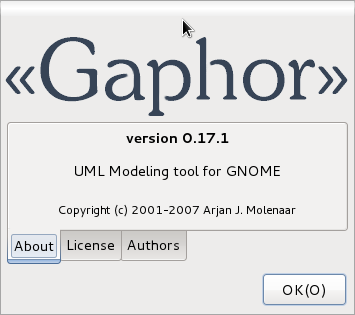

Gaphor	version 0.17.1

• ほぼPythonで実装されているらしいです。
• 日本語は入力できませんでした。
• 起動もとのterminalにたくさん警告メッセージが出ました。完成度はまだアレな感じです。
• やっぱツールキットまわりは新しいものほどかっこいいね。

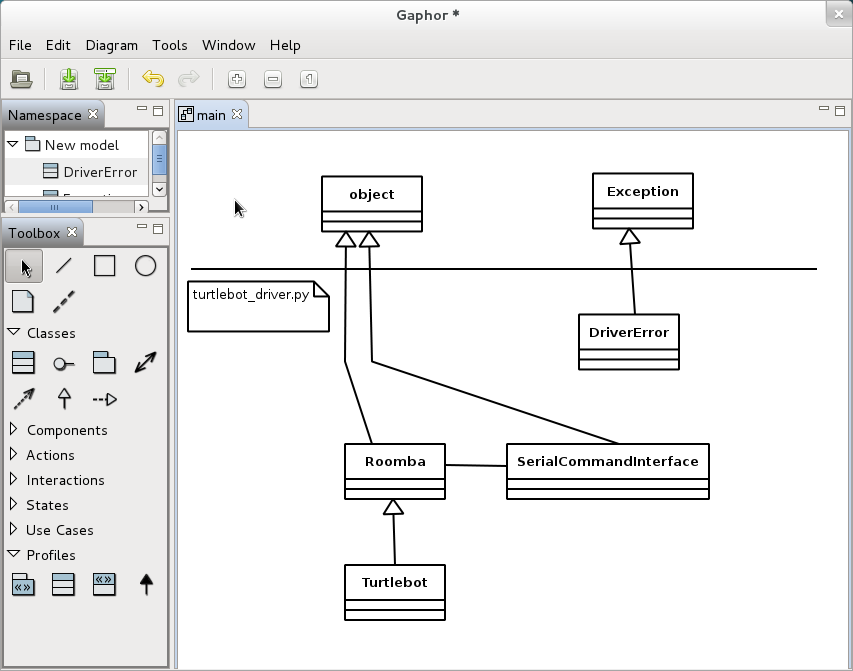

スクリーンショットはこんな感じです。





箱を結ぶ線に、集約の記号（♢、♦マーク）をつける方法が分かりませんでした。

箱に対する矢印の端点のくっつきかたは：箱の外周上のどこにでも張り付きますが、2つの箱の位置関係を変えたときには、その辺上の点がそのまま なのが特徴的です。ってわかりにくいですね。スクショをはります。

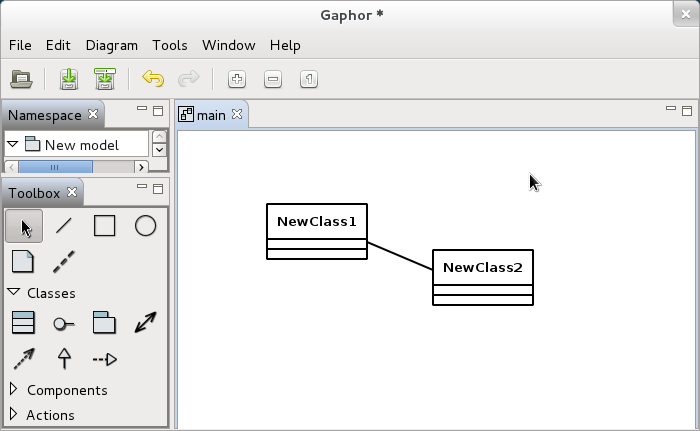

これで、

箱を移動すると

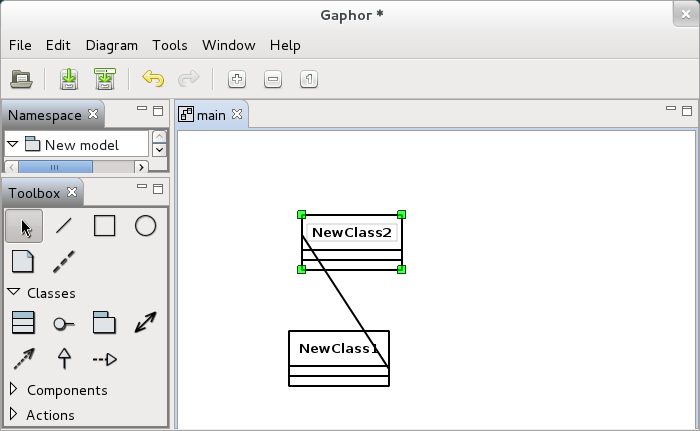

こうなる、と。


今後に期待します。UMLツール Gaphor のレポートでした。
